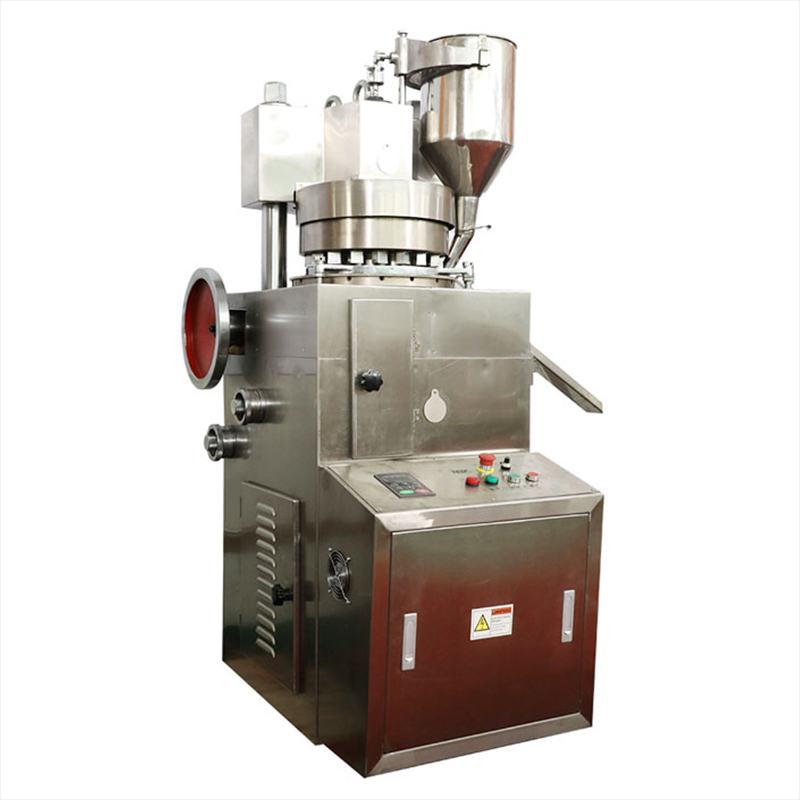

ZP17B双层片旋转式压片机

ZP17B双层片旋转式压片机

浏览次数:411 分类:双层压片机

一、主要用途:
ZP-17B 压片机是我公司最新研发设计的一款旋转式压片机,用于将颗粒状原料制成各种形状的片剂。本机除压制圆形片以外,还能压制异形片,特殊片,双层片,环行片等,可根据您的要求定制。同时运转时,噪音小,压力大,过压停机,避免机器受损。是压制兽药等大块片剂的专用压片机。

二、工作原理:
1、 转速为变频调速,可以任意调节。
2、 可不停机完成试机,调整工作。
3、 所有控制器和操作部件布局合理,操作方便。
4、压力大,转动平稳,性能稳定,安全准确,适宜压制各类大块片剂和难成型片剂。

三、ZP-17B压片机技术参数:

冲模数(付) 17
最大压片压力(千牛) 120
最大压片直径(毫米) 36
最大充填深度(毫米) 18-30
最大压片厚度(毫米) 8-15
转盘转速(转/分) 10-25
上、下冲杆直径(毫米) 40mm
上冲杆长度(毫米) 175mm
下冲杆长度(毫米) 180mm
产  量 (片/小时) 10200-25500
电动机功率(千瓦) 7.5kw
外形尺寸(毫米) 900×800×1640
主机重量(公斤) 1500

四、主要电器配置清单

序号 名称 型号 生产厂家
01 电动机 3KE6极 上海力超
02 变频器 CHF-100A 英威腾
03 交流接触器 CJX1-22(3TB43) 上海
04 中间继电器 MY2N/DC24V 1665C 欧姆龙
05 继电器 MK2P-1/DC24V 欧姆龙
06 热继电器 JR36-20 上海
07 按钮 NP2-BA45 浙江正泰
08 断路器 RT28N-32 浙江正泰
09 接线端子 TD-205 盛菱
10 接线端子 TD-1530 盛菱
11 接线端子 TD-155 盛菱
12 工业电源插头 ST-015 STE
13 工业电源插头 ST-014 STE
14 工业电源插头 ST-115 STE
15 工业电源插头 ST-114 STE
16 急停开关 AR22V2R-11R 富士
17 钥匙开关 AR22JR-3A11A 富士
18 指示灯 AD16-22B 上海
19 行程开关 LX19-001 华通
20 排风扇 FK3321.100 雷普电气
21 控制按钮 AR22PR-210B 上海
22 蜂鸣器 TBY-30型/220V 上海
23 开关电源 HGS-25-24 恒基电子公司主要材料配置清单

五、主要材料配置清单

名称 材料 表面热处理硬度
转台 1QT500-7铸铁制造(标准配置)

245#钢表面镀硬铬(选配)

中心轴和传动轴材料 GB/T3077-1999规定的40Cr中碳合金结构钢
主传动蜗轮 GB/T1176-1987规定的ZQSn10-1锡青铜 表面热处理硬度为HRC45-48
蜗杆蜗轮 GB/T3077-1999规定的40Cr中碳合金结构 表面热处理硬度为HRC45-48
压轮 GB/T1222-1984规定的GCr15高碳铬轴承钢 压轮外圆表面热处理硬度为HRC60-62
轨导 用GB/T1222-1984规定的GCr15高碳铬轴承钢 钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。



加料器 锡青铜ZQSn6-6-3,表面镀铬
台中板



不低于GB9439-1998规定的HT200铸铁
主体材料 不低于GB9439-1998规定的HT200铸铁制造
料斗



不锈钢(OCr18Ni9)



面板围罩 不锈钢(OCr18Ni9)



上压轮架罩 不锈钢(OCr18Ni9)
